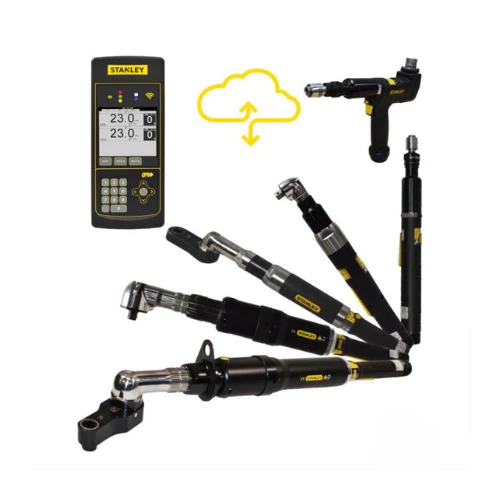

EB 系列為 STANLEY 所開發的高精度電動扭力工具，支援多種輸出形式與安裝配置，具備完整資料記錄功能，適用於關鍵鎖附點位的製程控制。工具可透過 STANLEY 的 SC 或 QB 系列控制器整合至工廠網路，連接 MES 系統進行扭力追溯與品質管理。
工具輸出型式與扭力範圍
| 直式輸出 （Inline） | 0.2 Nm 至 5500 Nm |
| 彎角輸出（Angle） | 0.6 Nm 至 4100 Nm |
| 彎頭型（Crowfoot） | 0.8 Nm 至 1500 Nm |
| 管帽型（Tubenut） | 2.5 Nm 至 180 Nm |
| 夾持驅動型（Hold & Drive） | 4.6 Nm 至 380 Nm |
| 手槍式直式輸出（Pistol ） | 0.2 Nm 至 680 Nm |
| 傳感器式輸出 （Transducer） | 25 Nm 至 460 Nm |
- 高精度鎖附控制，適用於安全關鍵點位
- 支援多型式模組化設計：直式、彎角、彎頭、夾持驅動、伸縮主軸等
- 可蒐集扭力與角度數據，並標示 OK / NOK 結果
- 可整合至 MES 系統，並支援多種工業協定
- STANLEY 全球技術與售後網絡支援
支援的工業協定：
- OPEN 協定
- TOOLSNET
- PFCS
- Toyota PI
- NPL
- FORD 協定
- Ethernet/IP
- ProfiNet
- 提供客製化工具與輸出形式
資料收集功能：
- 扭力
- 角度
- 作業 OK / NOK 判定
- 作業參數 ID

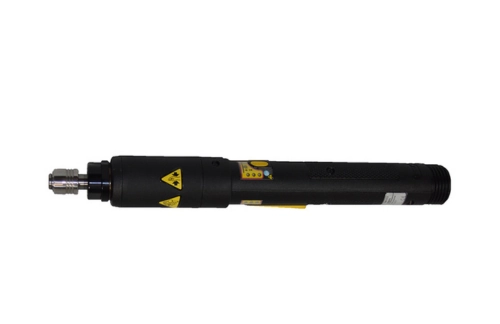

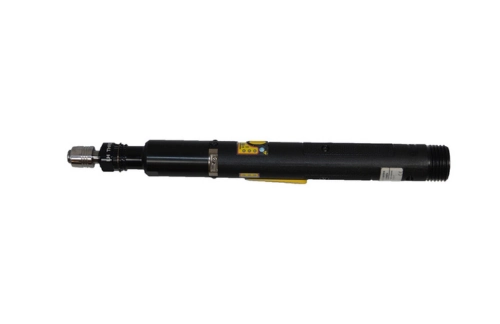

直式（Inline）工具
| 型號 | 額定轉速 (RPM) | 最大扭力 (Nm) | 最大扭力 (lb-ft) | “R” 側至中心 (mm/in) | “L” 總長 (mm/in) | 重量 (Kg/lb) | 輸出規格 |
|---|---|---|---|---|---|---|---|
| EB12LB-2 | 1760 | 2 | 1.5 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LB-4 | 1115 | 4 | 2.9 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LB-6 | 2300 | 6 | 4.4 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LB-9 | 1595 | 9 | 6.6 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LB-14 | 1020 | 14 | 10.3 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB22LB-16 | 1340 | 16 | 11.8 | 23.7 / 0.93 | 352 / 13.8 | 1.06 / 2.33 | 3/8˝ 方形驅動 |
| EB22LB-20 | 1071 | 20 | 14.8 | 23.7 / 0.93 | 365 / 14.4 | 1.1 / 2.4 | 3/8˝ 方形驅動 |
| EB33LB-28 | 1590 | 28 | 20.7 | 24.7 / 0.97 | 416 / 16.4 | 1.4 / 3.08 | 3/8˝ 方形驅動 |
| EB33LB-40 | 1120 | 40 | 29.5 | 24.7 / 0.97 | 416 / 16.4 | 1.4 / 3.08 | 3/8˝ 方形驅動 |
| EB34LB1-55 | 830 | 55 | 40.6 | 26.7 / 1.05 | 463 / 18.2 | 2.04 / 4.49 | 1/2˝ 方形驅動 |
| EB44LB1-80 | 895 | 80 | 59 | 26.7 / 1.05 | 479 / 18.9 | 2.5 / 5.5 | 1/2˝ 方形驅動 |
| EB34LB1-75 | 545 | 75 | 55.3 | 26.7 / 1.05 | 491.51 / 19.35 | 2.04 / 4.49 | 1/2˝ 方形驅動 |
| EB55LB1-100 | 853 | 100 | 73.8 | 32 / 1.25 | 479 / 18.9 | 5.17 / 11.38 | 1/2˝ 方形驅動 |
| EB34LB1-105 | 410 | 105 | 77.5 | 26.7 / 1.05 | 491.51 / 19.35 | 2.04 / 4.49 | 1/2˝ 方形驅動 |
| EB44LB1-120 | 560 | 120 | 88.5 | 26.7 / 1.05 | 479 / 18.9 | 2.85 / 6.27 | 1/2˝ 方形驅動 |
| EB55LB2-120 | 850 | 120 | 88.5 | 32 / 1.25 | 564 / 22.2 | 5.17 / 11.4 | 3/4˝ 方形驅動 |
| EB45LB2-140 | 465 | 140 | 103.3 | 29 / 1.15 | 533 / 21 | 3.42 / 7.52 | 3/4˝ 方形驅動 |
| EB55LB2-170 | 640 | 170 | 125.4 | 32 / 1.25 | 560 / 22.1 | 4.62 / 10.18 | 3/4˝ 方形驅動 |
| EB45LB2-190 | 355 | 190 | 140.2 | 29 / 1.15 | 533 / 21 | 4.3 / 9.46 | 3/4˝ 方形驅動 |
| EB55LB2-250 | 400 | 250 | 184.4 | 32 / 1.25 | 560 / 22.1 | 4.93 / 10.85 | 3/4˝ 方形驅動 |
| EB55LB3-320 | 310 | 320 | 236 | 32 / 1.25 | 573 / 22.5 | 5.01 / 11.03 | 3/4˝ 方形驅動 |
| EB55LB4-460 | 220 | 460 | 339.3 | 44 / 1.7 | 621 / 24.4 | 7.6 / 16.73 | 1˝ 方形驅動 |
| EB55LB4-620 | 165 | 620 | 457.3 | 44 / 1.7 | 621 / 24.4 | 7.6 / 16.73 | 1˝ 方形驅動 |
| EB55LB5-800 | 125 | 800 | 590.1 | 48 / 1.9 | 651 / 25.6 | 10.05 / 22.12 | 1˝ 方形驅動 |
| EB55LB5-1100 | 80 | 1100 | 811.4 | 48 / 1.9 | 651 / 25.6 | 10.05 / 22.12 | 1˝ 方形驅動 |
| EB55LB5-1500 | 60 | 1500 | 1106.4 | 48 / 1.9 | 683 / 26.9 | 10.05 / 22.12 | 1˝ 方形驅動 |
| EB55LB5-2000 | 50 | 2000 | 1475.2 | 48 / 1.9 | 683 / 26.9 | 10.57 / 23.25 | 1˝ 方形驅動 |

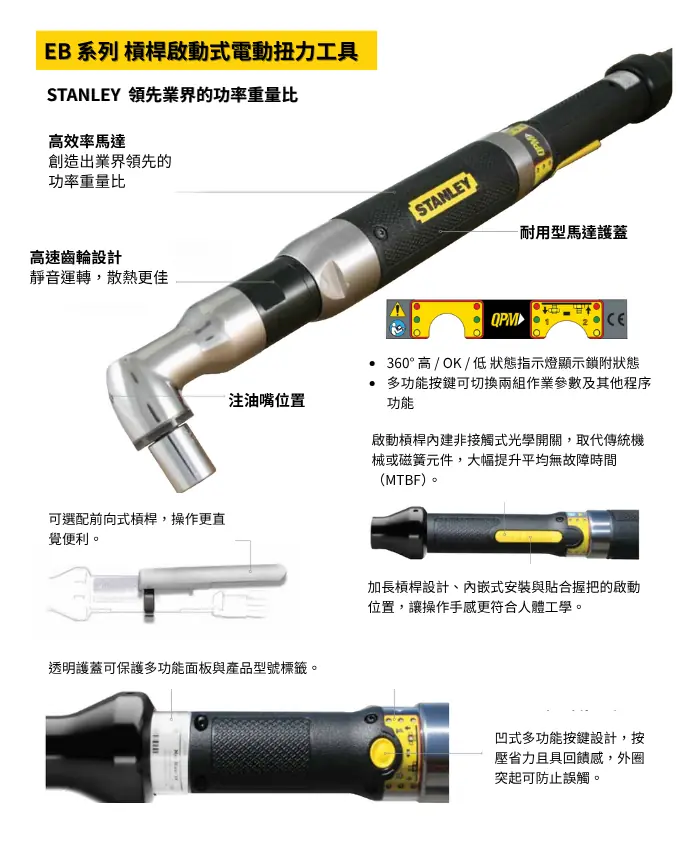

直式槓桿啟動工具 (Push-to-Start)
| 型號 | 額定轉速 (RPM) | 最大扭力 (Nm) | 最大扭力 (lb-ft) | “R” 側至中心 (mm/in) | “L” 總長 (mm/in) | 重量 (Kg/lb) | 輸出規格 |
|---|---|---|---|---|---|---|---|
| EB12LP-2 | 1760 | 2 | 1.5 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LP-4 | 1115 | 4 | 2.9 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LP-6 | 2300 | 6 | 4.4 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LP-9 | 1595 | 9 | 6.6 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |
| EB12LP-14 | 1020 | 14 | 10.3 | 20.4 / 0.8 | 359 / 14.1 | 0.85 / 1.87 | 1/4˝ 快換 |

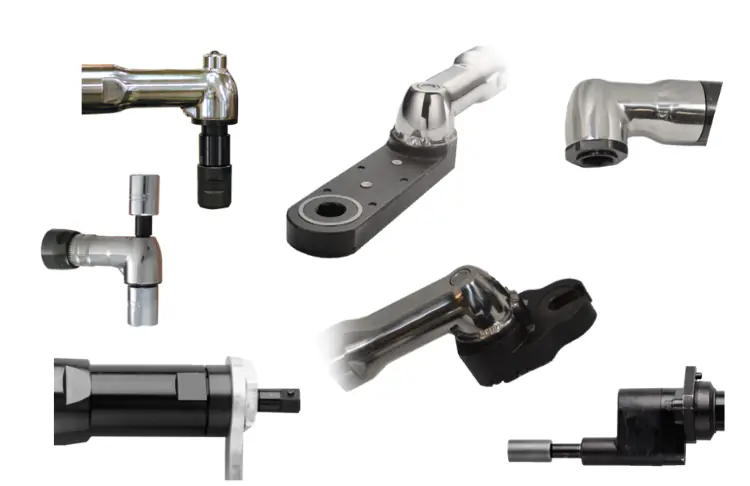

輸出型式選項
- 直式輸出（Inline）
- 彎角輸出（Angle）
- 雙端彎角輸出（Double Ended Angle）
- 平齊式彎角輸出（Flush Angle）
- 快速更換頭（Quick Change）
- 偏置可伸縮輸出（Offset Retractable）
- 直式可伸縮輸出（Inline Retractable）
- 開口頭與管帽式輸出（Crowfoot & Tubenut）
- 夾持驅動式輸出（Hold & Drive）

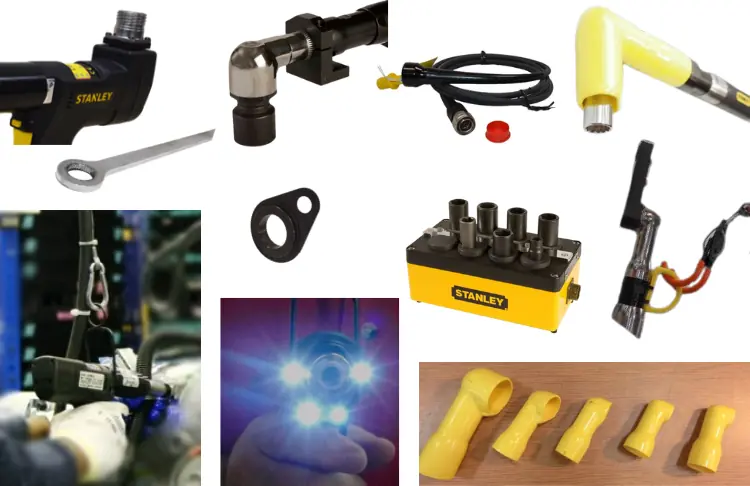

選項配件
- 雙手啟動開關
- 防夾保護裝置
- 反作用力裝置
- 工具掛架與支撐套件
- 套筒托盤
- 防刮護套
- 手槍式頂部出線模組
- 加長主軸支撐座
- 直型與 90 度電纜
- 吊掛掛勾
- 旋轉吊勾
- 作業照明燈
- 彎角頭護蓋
- 安裝固定支架
- 前向式扳機開關
- 齒輪箱延伸模組
- 維修套件
EB12 小型有線電動扭力工具
展示 GE 生產線應用案例，顯示 EB12 工具如何在高產能組裝流程中，維持操作效率與穩定鎖附品質。
Stanley EB12 系列是針對高精度、自動化鎖附需求所設計的小型有線電動扭力工具，適用於電子、汽車、家電等產線。
工具設計特色
- 支援 0.4 ~ 20 Nm 扭力範圍，適用於低至中扭力應用
- 多種機型選擇：直式、彎角型、快速更換頭、偏置頭、伸縮主軸、手槍型
- 提供 Crowfoot 與 Tubenut 輸出，適合狹小空間操作
- 人體工學握把設計，搭配高亮度 LED 照明燈
性能與操作優勢
- 高速運轉（最高達 2965 RPM），提升節拍效率
- 支援 Push-to-Start 按壓啟動，操作簡便
- 可程式化控制：透過控制器快速設定多組工作參數
- 測試精度高，具備 扭力與角度雙重控制功能
維護與組線整合
- 模組化結構：馬達、齒輪組、握把等可快速更換
- 各款輸出頭皆設有 注油嘴，便於預防性保養
- 支援與多軸同步控制系統整合，適合全自動化產線
