EB 系列為 STANLEY 所開發的高精度電動扭力工具，支援多種輸出形式與安裝配置，具備完整資料記錄功能，適用於關鍵鎖附點位的製程控制。工具可透過 STANLEY 的 SC 或 QB 系列控制器整合至工廠網路，連接 MES 系統進行扭力追溯與品質管理。

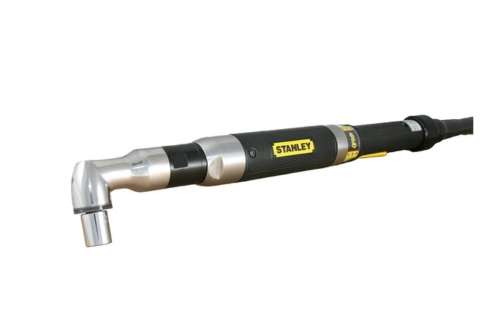

彎角型工具適用於直式工具無法進入的狹窄空間，其較長的有效長度可利用工具本體作為槓桿，有效吸收扭力衝擊反應。平齊彎角型套筒頭將所需套筒尺寸直接整合於彎角頭中，進一步提升工具在更受限空間中的可進入性。
![彎角 DC電動扭力扳手]( "彎角 DC電動扭力扳手")
![彎角 DC電動扭力扳手]( "彎角 DC電動扭力扳手")
彎角型工具適用於直式工具無法進入的狹窄空間，其較長的有效長度可利用工具本體作為槓桿，有效吸收扭力衝擊反應。平齊彎角型套筒頭將所需套筒尺寸直接整合於彎角頭中，進一步提升工具在更受限空間中的可進入性。
工具輸出型式與扭力範圍
| 直式輸出 （Inline） | 0.2 Nm 至 5500 Nm |
| 彎角輸出（Angle） | 0.6 Nm 至 4100 Nm |
| 彎頭型（Crowfoot） | 0.8 Nm 至 1500 Nm |
| 管帽型（Tubenut） | 2.5 Nm 至 180 Nm |
| 夾持驅動型（Hold & Drive） | 4.6 Nm 至 380 Nm |
| 手槍式直式輸出（Pistol ） | 0.2 Nm 至 680 Nm |
| 傳感器式輸出 （Transducer） | 25 Nm 至 460 Nm |
- 高精度鎖附控制，適用於安全關鍵點位
- 支援多型式模組化設計：直式、彎角、彎頭、夾持驅動、伸縮主軸等
- 可蒐集扭力與角度數據，並標示 OK / NOK 結果
- 可整合至 MES 系統，並支援多種工業協定
- STANLEY 全球技術與售後網絡支援
支援的工業協定：
- OPEN 協定
- TOOLSNET
- PFCS
- Toyota PI
- NPL
- FORD 協定
- Ethernet/IP
- ProfiNet
- 提供客製化工具與輸出形式
資料收集功能：
- 扭力
- 角度
- 作業 OK / NOK 判定
- 作業參數 ID

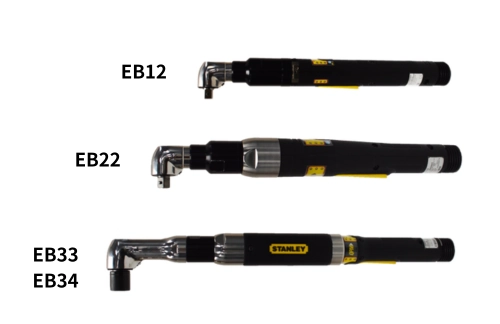

彎角頭槓桿啟動工具
| 型號 | 額定轉速 (RPM) | 最大扭力 (Nm) | 最大扭力 (lb-ft) | "R" 至中心距離 (mm/in) | "H" 頭部高度 (mm/in) | "L" 總長度 (mm/in) | 重量 (kg/lb) | 輸出規格 |
|---|---|---|---|---|---|---|---|---|
| EB12LA10-6 | 2110 | 6 | 4.42 | 10 / 0.39 | 31.9 / 1.26 | 319.3 / 12.6 | 0.89 / 1.96 | 1/4˝ SD |
| EB12LA13-8 | 1400 | 8 | 5.9 | 13 / 0.51 | 32.7 / 1.29 | 321.6 / 12.7 | 0.93 / 2.05 | 3/8˝ SD |
| EB12LA13-13 | 970 | 13 | 9.58 | 13 / 0.51 | 32.7 / 1.29 | 321.6 / 12.7 | 0.93 / 2.05 | 3/8˝ SD |
| EB22LA13-13 | 1550 | 13 | 9.58 | 13 / 0.51 | 32.7 / 1.29 | 343.3 / 13.5 | 1.08 / 2.38 | 3/8˝ SD |
| EB22LA13-18 | 1075 | 18 | 13.3 | 13 / 0.51 | 32.7 / 1.29 | 343.3 / 13.5 | 1.08 / 2.38 | 3/8˝ SD |
| EB22LA15-24 | 825 | 24 | 17.7 | 15 / 0.59 | 36.5 / 1.44 | 366.5 / 14.4 | 1.21 / 2.66 | 3/8˝ SD |
| EB33LA15-27 | 1515 | 27 | 19.91 | 15 / 0.59 | 36.5 / 1.44 | 415.7 / 16.4 | 1.55 / 3.41 | 3/8˝ SD |
| EB33LA18-35 | 1165 | 35 | 25.81 | 18 / 0.71 | 39.3 / 1.55 | 444.7 / 17.5 | 1.66 / 3.65 | 3/8˝ SD |
| EB33LA15-40 | 1015 | 40 | 29.49 | 15 / 0.59 | 36.5 / 1.44 | 415.7 / 16.4 | 1.55 / 3.41 | 3/8˝ SD |
| EB33LA19-40 | 1025 | 40 | 29.49 | 19 / 0.75 | 48.7 / 1.92 | 458.4 / 18 | 1.87 / 4.11 | 1/2˝ SD |
| EB33LA18-48 | 880 | 48 | 35.39 | 18 / 0.71 | 39.3 / 1.55 | 455.4 / 17.9 | 1.66 / 3.65 | 3/8˝ SD |
| EB33LA19-60 | 680 | 60 | 44.24 | 19 / 0.75 | 48.7 / 1.92 | 458.4 / 18 | 2.04 / 4.5 | 1/2˝ SD |
| EB44LA19-55 | 1190 | 55 | 40.55 | 19 / 0.75 | 48.7 / 1.92 | 458.4 / 18 | 2.78 / 6.12 | 1/2˝ SD |
| EB34LA19-70 | 610 | 70 | 51.61 | 19 / 0.75 | 48.7 / 1.92 | 488 / 19.2 | 2.34 / 5.15 | 1/2˝ SD |
| EB44LA19-80 | 845 | 80 | 58.98 | 19 / 0.75 | 48.7 / 1.92 | 525.4 / 20.7 | 2.78 / 6.12 | 1/2˝ SD |
輸出型式選項
- 直式輸出（Inline）
- 彎角輸出（Angle）
- 雙端彎角輸出（Double Ended Angle）
- 平齊式彎角輸出（Flush Angle）
- 快速更換頭（Quick Change）
- 偏置可伸縮輸出（Offset Retractable）
- 直式可伸縮輸出（Inline Retractable）
- 開口頭與管帽式輸出（Crowfoot & Tubenut）
- 夾持驅動式輸出（Hold & Drive）
選項配件
- 雙手啟動開關
- 防夾保護裝置
- 反作用力裝置
- 工具掛架與支撐套件
- 套筒托盤
- 防刮護套
- 手槍式頂部出線模組
- 加長主軸支撐座
- 直型與 90 度電纜
- 吊掛掛勾
- 旋轉吊勾
- 作業照明燈
- 彎角頭護蓋
- 安裝固定支架
- 前向式扳機開關
- 齒輪箱延伸模組
- 維修套件
EB12 小型有線電動扭力工具
展示 GE 生產線應用案例，顯示 EB12 工具如何在高產能組裝流程中，維持操作效率與穩定鎖附品質。
Stanley EB12 系列是針對高精度、自動化鎖附需求所設計的小型有線電動扭力工具，適用於電子、汽車、家電等產線。
工具設計特色
- 支援 0.4 ~ 20 Nm 扭力範圍，適用於低至中扭力應用
- 多種機型選擇：直式、彎角型、快速更換頭、偏置頭、伸縮主軸、手槍型
- 提供 Crowfoot 與 Tubenut 輸出，適合狹小空間操作
- 人體工學握把設計，搭配高亮度 LED 照明燈
性能與操作優勢
- 高速運轉（最高達 2965 RPM），提升節拍效率
- 支援 Push-to-Start 按壓啟動，操作簡便
- 可程式化控制：透過控制器快速設定多組工作參數
- 測試精度高，具備 扭力與角度雙重控制功能
維護與組線整合
- 模組化結構：馬達、齒輪組、握把等可快速更換
- 各款輸出頭皆設有 注油嘴，便於預防性保養
- 支援與多軸同步控制系統整合，適合全自動化產線
