型號: STANLEY-ANGLE-CROWFOOT

爪型 Crowfoot DC電動扭力扳手

數量
EB 系列為 STANLEY 所開發的高精度電動扭力工具,支援多種輸出形式與安裝配置,具備完整資料記錄功能,適用於關鍵鎖附點位的製程控制。工具可透過 STANLEY 的 SC 或 QB 系列控制器整合至工廠網路,連接 MES 系統進行扭力追溯與品質管理。

Crowfoot nutrunner(爪型扳手扭力工具)擁有多種尺寸和扭力級別,用於接觸緊固件。爪型扳手扭力工具使用特殊的工具幾何形狀,能夠進入傳統工具無法適用的難以觸及的應用場所。特殊的頭部設計能夠解決大部分要求苛刻的裝配問題。
爪型 Crowfoot DC電動扭力扳手


爪型 Crowfoot DC電動扭力扳手

工具輸出型式與扭力範圍
直式輸出 (Inline)0.2 Nm 至 5500 Nm
彎角輸出(Angle)0.6 Nm 至 4100 Nm
彎頭型(Crowfoot)0.8 Nm 至 1500 Nm
管帽型(Tubenut)2.5 Nm 至 180 Nm
夾持驅動型(Hold & Drive)4.6 Nm 至 380 Nm
手槍式直式輸出(Pistol  )0.2 Nm 至 680 Nm
傳感器式輸出 (Transducer)25 Nm 至 460 Nm
  • 高精度鎖附控制,適用於安全關鍵點位
  • 支援多型式模組化設計:直式、彎角、彎頭、夾持驅動、伸縮主軸等
  • 可蒐集扭力與角度數據,並標示 OK / NOK 結果
  • 可整合至 MES 系統,並支援多種工業協定
  • STANLEY 全球技術與售後網絡支援

支援的工業協定:
  • OPEN 協定
  • TOOLSNET
  • PFCS
  • Toyota PI
  • NPL
  • FORD 協定
  • Ethernet/IP
  • ProfiNet
  • 提供客製化工具與輸出形式
資料收集功能:
  • 扭力
  • 角度
  • 作業 OK / NOK 判定
  • 作業參數 ID
爪型 Crowfoot DC電動扭力扳手
角度爪型槓桿工具
型號額定轉速
(RPM)
最大扭力
(Nm)
最大扭力
(lb-ft)

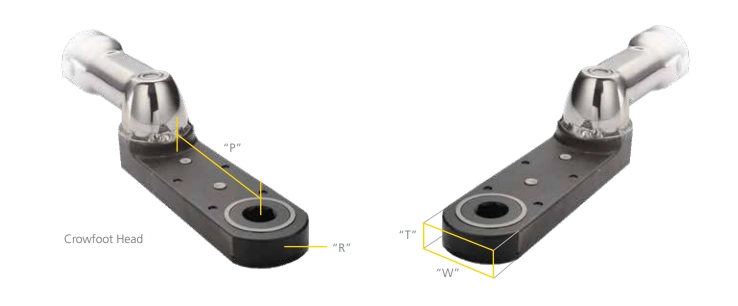

“R” 頭部半徑
(mm/in)
“T” 厚度
(mm/in)
“W” 寬度
(mm/in)
“P” 長度
(mm/in)
“L” 總長度
(mm/in)
重量
(kg/lb)
最大六角尺寸
(mm/in)
EB12LC8-8106585.913 / 0.5216.2 / 0.6425.4 / 144.6 / 1.76382 / 151.1 / 2.41/2˝
EB12LC106-8106585.913 / 0.5216.2 / 0.6425.4 / 164.6 / 2.54401 / 15.81.1 / 2.41/2˝
EB12LC8-13680139.613 / 0.5216.2 / 0.6425.4 / 144.6 / 1.76382 / 151.1 / 2.41/2˝
EB12LC106-13680139.613 / 0.5216.2 / 0.6425.4 / 164.6 / 2.54401 / 15.81.1 / 2.41/2˝
EB12LC550-146801410.313 / 0.511.4 / 0.4525.4 / 167.1 / 2.64402 / 15.81.1 / 2.41/2˝
EB22LC8-168951611.813 / 0.5216.2 / 0.6425.4 / 144.6 / 1.76453 / 17.81.7 / 3.81/2˝
EB22LC35-168931611.821 / 0.8114 / 0.5538 / 1.575 / 2.95479.8 / 18.892.72 / 63/4˝
EB33LC13-2213102216.313 / 0.5220.6 / 0.8131.8 / 1.2547.3 / 1.86530 / 20.82.5 / 5.51/2˝
EB33LC216-279902719.913 / 0.515 / 0.5931.8 / 1.2547.3 / 1.86530 / 20.82.5 / 5.51/2˝
EB33LC563-279902719.913 / 0.5215.9 / 0.6331.8 / 1.2547.3 / 1.86530 / 20.82.5 / 5.51/2˝
EB33LC301-279912719.913 / 0.5316 / 0.6332 / 1.2547 / 1.86463 / 18.232.72 / 61/2˝
EB34LC10-585105842.821 / 0.8127.94 / 1.138.1 / 1.570.7 / 2.78616 / 24.23.52 / 7.7419 / 3/4˝
EB34LC226-595005943.517 / 0.6617 / 0.6638 / 1.568 / 2.69614 / 24.173.4 / 7.516 / 5/8˝
EB33LC501-604996044.316.8 / 0.6617 / 0.6738.1 / 1.5123 / 4.85616 / 24.23.52 / 7.7415 / 5/8˝
EB34LC515-604716044.312 / 0.4825 / 0.9938 / 1.5125 / 4.94597.7 / 23.533.49 / 7.712 / 7/16˝
EB34LC162-623216245.713 / 0.5221 / 0.8238 / 1.597 / 3.82664.6 / 26.173.76 / 8.313 / 1/2˝
EB34LC601-733377353.821 / 0.8117 / 0.6638 / 1.571 / 2.78638.3 / 25.133.63 / 819 / 3/4˝
EB44LC404-755087555.316.8 / 0.6626.16 / 1.0338.1 / 1.568.4 / 2.7626 / 24.74.2 / 9.316 / 5/8˝
EB45LC365-80438805913 / 0.5328 / 1.1238 / 1.597 / 3.82735 / 28.95.25 / 11.5613 / 1/2˝
EB45LC275-80580805913 / 0.5228 / 1.1256 / 2.1986 / 3.39699.1 / 27.524.08 / 913 / 1/2˝
EB45LC613-815818159.813 / 0.5228 / 1.138.1 / 1.533.6 / 1.32642 / 25.34.6 / 10.213 / 1/2˝
EB45LC614-815818159.813 / 0.5228.9 / 1.1438.1 / 1.5123 / 4.85750 / 29.55.1 / 11.213 / 1/2˝
EB45LC637-815818159.713 / 0.5227 / 1.0738 / 1.5129 / 5.07705.3 / 27.774.08 / 913 / 1/2˝
垂直爪型槓桿工具
型號額定轉速
(RPM)
最大扭力
(Nm)
最大扭力
(lb-ft)
“R” 頭部半徑
(mm/in)
“T” 厚度
(mm/in)
“W” 寬度
(mm/in)
“P” 長度
(mm/in)
“L” 總長度
(mm/in)
重量
(kg/lb)
最大六角尺寸
(mm/in)
EB33LC624-2811182820.721 / 0.8114 / 0.5538 / 1.575 / 2.95470.8 / 18.532.49 / 5.519 / 3/4˝
EB34LC298-495954936.213 / 0.5220.9 / 0.8238.1 / 1.597.1 / 3.82559 / 223.61 / 7.9513 / 1/2˝
EB34LC586-744087454.621 / 0.8127.94 / 1.138.1 / 1.570.7 / 2.78564 / 22.23.8 / 8.319 / 3/4˝
EB55LC625-237309237174.825 / 0.9840.89 / 1.6195.3 / 3.75113.9 / 4.49809.8 / 31.911.4 / 25.2324 / 15/16˝
直線爪型槓桿工具
型號額定轉速
(RPM)
最大扭力
(Nm)
最大扭力
(lb-ft)
“R” 頭部半徑
(mm/in)
“T” 厚度
(mm/in)
“W” 寬度
(mm/in)
“P” 長度
(mm/in)
“L” 總長度
(mm/in)
重量
(kg/lb)
最大六角尺寸
(mm/in)
EB22LC521-304753022.113 / 0.5316 / 0.6332 / 1.2545 / 1.76419.3 / 16.511.83 / 4.0313 / 1/2˝
EB33LC521-307393022.113 / 0.5316 / 0.6332 / 1.2545 / 1.76498 / 19.611.9 / 4.1913 / 1/2˝

輸出型式選項
  • 直式輸出(Inline)
  • 彎角輸出(Angle)
  • 雙端彎角輸出(Double Ended Angle)
  • 平齊式彎角輸出(Flush Angle)
  • 快速更換頭(Quick Change)
  • 偏置可伸縮輸出(Offset Retractable)
  • 直式可伸縮輸出(Inline Retractable)
  • 開口頭與管帽式輸出(Crowfoot & Tubenut)
  • 夾持驅動式輸出(Hold & Drive)
爪型 Crowfoot DC電動扭力扳手

選項配件
  • 雙手啟動開關
  • 防夾保護裝置
  • 反作用力裝置
  • 工具掛架與支撐套件
  • 套筒托盤
  • 防刮護套
  • 手槍式頂部出線模組
  • 加長主軸支撐座
  • 直型與 90 度電纜
  • 吊掛掛勾
  • 旋轉吊勾
  • 作業照明燈
  • 彎角頭護蓋
  • 安裝固定支架
  • 前向式扳機開關
  • 齒輪箱延伸模組
  • 維修套件
爪型 Crowfoot DC電動扭力扳手
EB12 小型有線電動扭力工具

展示 GE 生產線應用案例,顯示 EB12 工具如何在高產能組裝流程中,維持操作效率與穩定鎖附品質。

Stanley EB12 系列是針對高精度、自動化鎖附需求所設計的小型有線電動扭力工具,適用於電子、汽車、家電等產線。

工具設計特色

  • 支援 0.4 ~ 20 Nm 扭力範圍,適用於低至中扭力應用
  • 多種機型選擇:直式、彎角型、快速更換頭、偏置頭、伸縮主軸、手槍型
  • 提供 Crowfoot 與 Tubenut 輸出,適合狹小空間操作
  • 人體工學握把設計,搭配高亮度 LED 照明燈

性能與操作優勢

  • 高速運轉(最高達 2965 RPM),提升節拍效率
  • 支援 Push-to-Start 按壓啟動,操作簡便
  • 可程式化控制:透過控制器快速設定多組工作參數
  • 測試精度高,具備 扭力與角度雙重控制功能

維護與組線整合

  • 模組化結構:馬達、齒輪組、握把等可快速更換
  • 各款輸出頭皆設有 注油嘴,便於預防性保養
  • 支援與多軸同步控制系統整合,適合全自動化產線
