高精度扭矩感測 × 無線工業鎖附解決方案
BMT40 是一款專為自動化產線與機器人鎖附應用所設計的工業用智慧鎖附驅動器，整合高精度扭矩感測、BLDC 無刷馬達 (Swiss DC Servo Motor)、Wi-Fi 雙頻無線通訊與資料追溯功能，可提供穩定、可重複且具追溯性的鎖附品質，滿足現代智慧製造對精度與數據化管理的需求。透過內建的高靈敏度扭力傳感器 (Torque Sensor)，能提供極高重複精度（+/- 3%）的鎖附品質，是邁向智慧製造與工業 4.0 的核心工具。
BMT40 能解決哪些產線痛點？
在精密組裝製程中，BMT40 針對以下常見挑戰提供解決方案：- 扭力不精確： 解決實際鎖附扭矩與設定值偏差。
- 品質異常： 透過內建防錯機制，杜絕過鎖（Over-torque）或欠鎖（Under-torque）。
- 配線困難： 無線化設計解決機器手臂末端或狹小工位佈線複雜、成本高的問題。
- 數據斷層： 確保每一顆螺絲的鎖附數據皆可完整保存與追溯。
產品主要特性
- 數位化扭力與角度控制： 提供 31 組預設參數 (Presets) 與 2 組多步驟循序控制程序 。
- 進階預設管理： 支援 20 種型號，可管理多樣化的預設組別，並具備計數功能與 20 步循序 I/O 控制 。
- 自動轉速補償： 根據扭力設定自動調整轉速，為系統標準原廠設定 。
- 品質監控： 即時監控鎖附品質並精確記錄螺絲鎖附數量 。
- 錯誤診斷系統： 透過故障代碼 (Error Code) 顯示即時異常資訊 。
- 智慧化參數設定： 透過 Paramon 4 電腦軟體或內建網頁伺服器 (Web Server) 輕鬆進行參數設定與監測 。
- 數據可視化： 在電腦軟體上呈現即時扭力數據與動態曲線圖 。
- 高速數據傳輸： 支援透過 USB 與 Wi-Fi 介面即時輸出鎖附數據 。
- 開放式通訊協議： 相容於 Modbus 及其他開放式通訊協議 (Open Protocol) 。
- 條碼整合應用： 內建條碼掃描器 (Barcode Scanner)，加速工單載入與生產追溯 。
| 項目 | 規格說明 |
|---|---|
| 電源 (Electric power) | DC 25.2V 鋰離子電池 |
| 馬達 (Motor) | 高品質瑞士製 DC 伺服馬達 (Swiss DC servo motor) |
| 扭矩精度 (Torque accuracy) | ±5%（不含附件） |
| 扭矩重複精度 (Torque repeatability) | ±3% |
| Wi-Fi 無線通訊 | IEEE 802.11 a/b/n，支援 2.4GHz 與 5GHz 雙頻 |
| 工具重量 (Weight) | 0.88 ～ 1.1 kg（不含電池） |
| 轉速控制 (Speed) | 依扭矩設定自動調整轉速 (Auto speed by torque setting) |
| 資料記憶容量 (Data memory) | 共可儲存 32,700 筆鎖附資料 |
| USB 介面 | Micro USB 連接埠 |
| 顯示螢幕 (Display) | 1.29 吋 AMOLED 全彩顯示螢幕 |
| 預設程式數量 (No. of Preset) | 31 組預設程式，可透過 USB 或 Wi-Fi 進行參數設定 |

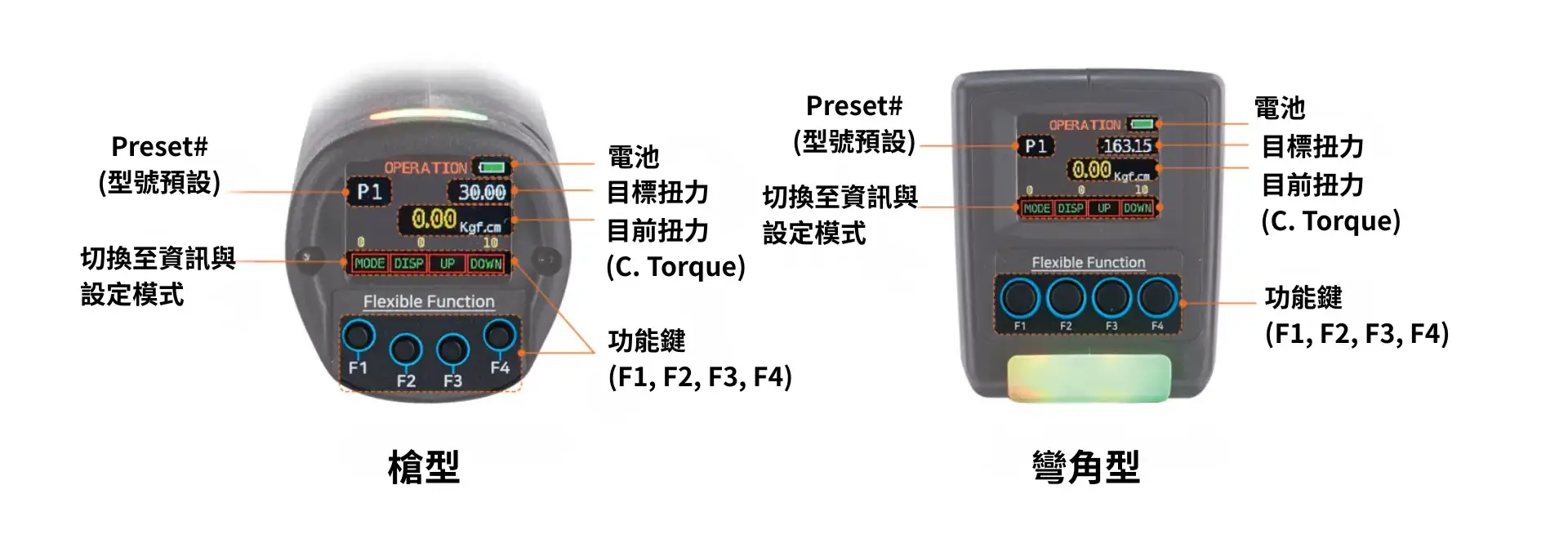

螢幕顯示功能

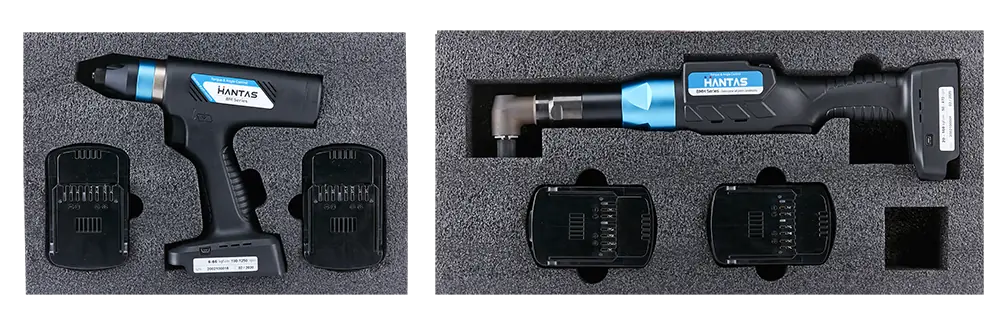

標準配備

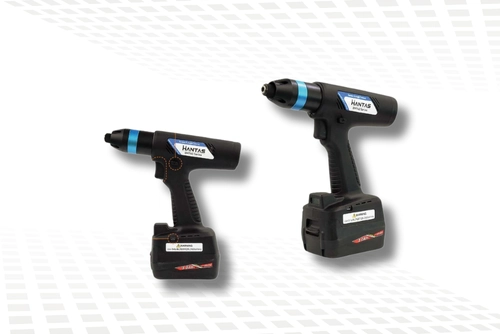

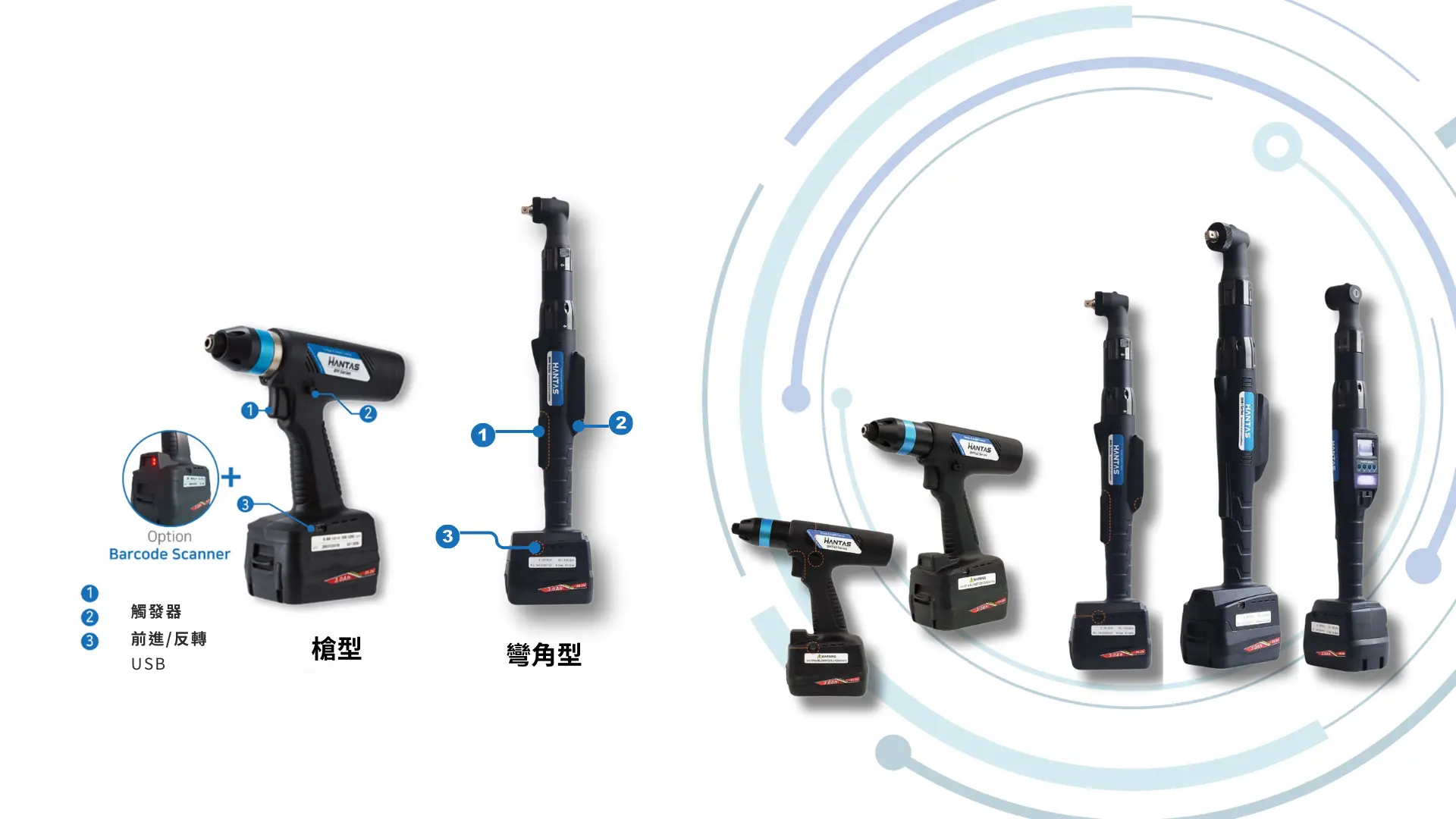

槍型
| 機型 (Model) | 扭力範圍 (N.m) | 扭力範圍 (kgf.cm) | 轉速 (RPM) | 重量 (kg) | 起子頭/套筒規格 |
|---|---|---|---|---|---|
| BMT4004 | 0.5 – 6.0 | 5.1 – 61.2 | 100 - 1400 | 1.10 kg | Hex 1/4" 或 SQ 3/8" |
| BMT4006 | 1.0 – 9.0 | 10.2 – 91.8 | 100 - 920 | 1.10 kg | Hex 1/4" 或 SQ 3/8" |
| BMT4011 | 2.0 – 17.0 | 20.4 – 173.4 | 50 - 490 | 1.20 kg | Hex 1/4" 或 SQ 3/8" |
| BMT4016 | 4.0 – 23.5 | 40.8 – 239.6 | 50 - 340 | 1.20 kg | SQ 3/8" 或 SQ 1/2" |
| BMT4020 | 5.0 – 29.0 | 51.0 – 295.7 | 50 - 270 | 1.20 kg | SQ 3/8" 或 SQ 1/2" |
| BMT4024* | 6.0 – 35.0 | 61.2 – 356.9 | 50 - 225 | 1.22 kg | SQ 3/8" 或 SQ 1/2" |
| BMT4036* | 9.0 – 53.0 | 91.8 – 540.4 | 50 - 150 | 1.22 kg | SQ 3/8" 或 SQ 1/2" |
| BMT4045* | 12.0 – 60.0 | 122.4 – 611.8 | 30 - 120 | 1.48 kg | SQ 3/8" 或 SQ 1/2" |
| BMT4064* | 17.0 – 85.0 | 173.4 – 866.8 | 20 - 85 | 1.48 kg | SQ 3/8" 或 SQ 1/2" |
| *註：標註機型必須搭配反作用力支撐桿使用。 | |||||
彎角型
| 型號 (Model) | 扭力範圍 (N.m) | 扭力範圍 (kgf.cm) | 轉速 (RPM) | 重量 (kg) | 起子頭/套筒規格 |
|---|---|---|---|---|---|
| BMTH4003 | 0.4 – 4.5 | 4.1 – 45.9 | 100-1800 | 1.61 kg | Hex 1/4" 或 SQ 3/8" |
| BMTH4004 | 0.5 – 6.0 | 5.1 – 61.2 | 100-1400 | 1.61 kg | Hex 1/4" 或 SQ 3/8" |
| BMTH4006 | 1.0 – 9.0 | 10.2 – 91.8 | 100-920 | 1.61 kg | Hex 1/4" 或 SQ 3/8" |
| BMTH4011 | 2.0 – 16.0 | 20.4 – 163.2 | 50-490 | 1.71 kg | Hex 1/4" 或 SQ 3/8" |
| BMTH4016 | 4.0 – 23.5 | 40.8 – 239.7 | 50-340 | 1.71 kg | SQ 3/8" 或 SQ 1/2" |
| BMTH4020 | 5.0 – 29.0 | 51.0 – 295.8 | 50-270 | 1.99 kg | SQ 3/8" 或 SQ 1/2" |
| BMTH4024 | 6.0 – 35.0 | 61.2 – 357.0 | 50-225 | 2.10 kg | SQ 3/8" 或 SQ 1/2" |
| BMTH4030 | 7.5 – 41.0 | 76.5 – 418.2 | 50-175 | 2.10 kg | SQ 3/8" 或 SQ 1/2" |
| BMTH4036 | 9.0 – 53.0 | 91.8 – 540.6 | 50-150 | 1.99 kg | SQ 3/8" 或 SQ 1/2" |
| BMTH4045 | 12.0 – 60.0 | 122.4 – 612.0 | 30-120 | 2.24 kg | SQ 1/2" |
| BMTH4057 | 15.0 – 74.0 | 153.0 – 754.8 | 25-90 | 2.26 kg | SQ 1/2" |
| BMTH4067 | 17.5 – 88.5 | 178.5 – 902.7 | 20-80 | 2.24 kg | SQ 1/2" |
| BMTH40120 | 33.0 – 120.0 | 336.6 – 1224.0 | 5-45 | 2.69 kg | SQ 1/2" |
標配電池
| 標準 | 選配 | |
|---|---|---|
| 型號 | BL25201 | BL1803 |
| 電壓 | 25.2V | 18V |
| 電池組成數量 | 3.6V x 7 | 3.6V x 5 |
| 重量 | 400g | 280g |

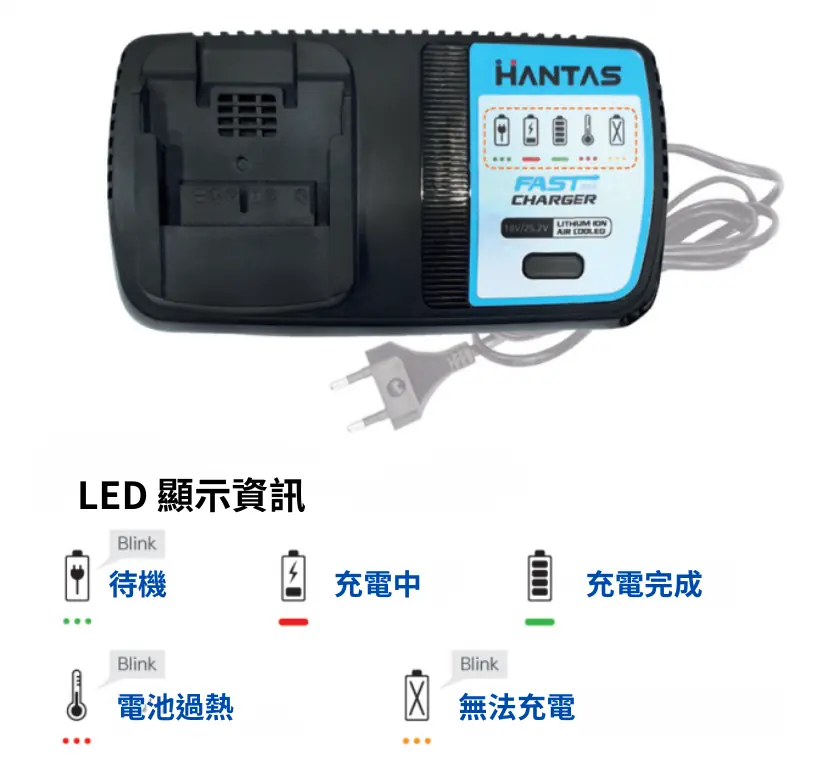

標配充電器
| 項目 | 規格 |
|---|---|
| 型號 | C25247A, HC1825A |
| 電壓輸入 | AC220-240V, 50/60Hz, 1.1A |
| 電壓輸出 | DC18-25.2V, 4.0A |
| 保險絲 | 250VAC T3.15A |
| 作業環境 | 0~40℃/ 15~80%RH |
| 充電時間 | 50分鐘 |
| 安全認證 | Class II |
| 重量 | 620g |
USB連接
- 初始化網路和參數設置、資料監控
- 從內部記憶體下載數據
- 工具韌體更新
通過Wi-Fi連接到 ParaMon-Pro X
- 參數設置、資料監控和流程指導作業管理
- 工具擰緊資料保存在檔案系統中
- 工具遠端操控
通過AP與PC進行Wi-Fi連接
- 通過ParaMon Air或客製軟體在PC上進行參數設置、資料監控
- 開放式通訊協定,可對客製軟體進行程式設計
數據不丟失，全程追溯無慮
- 支援 Wi-Fi 存取點（2.4G 與 5G 雙頻，僅限 AP 模式）
- 可同時連接最多 8 支工具（包含 MD 工具）
- 透過組裝步驟順序與製程監控進行防錯控制
- 提供簡易且友善的序列程式設計介面
- 自動將鎖附數據儲存於內建記憶體
- 支援工具遠端控制
- 可連接條碼掃描器
多重數據保護機制，避免因網路中斷或斷電造成資料遺失，
確保鎖附數據完整上傳，維持連續性與可靠性，為製程分析與品質追溯提供保障。
| 項目 | 規格說明 |
|---|---|
| 輸入電源 (Input Power) | AC100 – 240V, 50/60Hz, 0.35A |
| 外觀尺寸 (Dimensions) | 300(W) x 196(H) x 80(D) mm |
| 重量 (Weight) | 3.54 kg（含壁掛支架） |
| 安裝方式 (Mounting) | VESA 100 x 100（含壁掛支架） |
| 螢幕顯示 (Display) | 10.1 吋電容式觸控螢幕（1280 x 800 px） |
| 延伸顯示 (Extended Display) | HDMI x 1 |
| 儲存裝置 (Storage) | 內建 8GB eMMC |
| 有線網路 (Ethernet) | Gigabit Ethernet x 1 |
| Wi-Fi 無線網路 | 隨附無線 USB 網卡；2.4GHz / 5GHz 雙頻，IEEE 802.11 b/g/n/ac，僅支援 AP 模式 |
| 連接介面 (Interface) | USB 2.0 x 3；24V 數位 I/O（輸入 x 16 / 輸出 x 16）；Micro-SD 插槽（支援最高 32GB） |
