3arm 無重力手臂 Series 3， 配備「轉動與傾斜」煞車鎖定系統（氣動或手動），讓操作者能夠同時或分別將手臂固定在任何軸向上。多樣化的頭部配件選項，為各式各樣的工具和設備提供完善的解決方案。
- 3arm Series 3的重型機種，功能最多元，也最受歡迎。

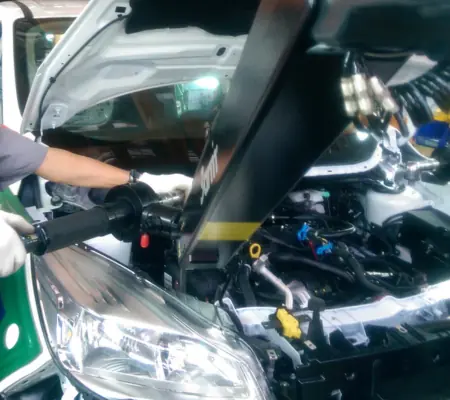

- 用途廣泛，適用於各種工具和設備，如衝擊扳手、螺母扳手、磨床、磁力鑽、掃描器、焊接工具等。
- 徑向臂 + 傾斜臂 / 擺臂組合，可 360° 旋轉，提供靈活的工作範圍。
- 多種結構臂長度選擇，滿足不同工作區域需求。
- 頭部部件選項豐富，適用於高達 35 Kg / 77 lbs的工具和設備。

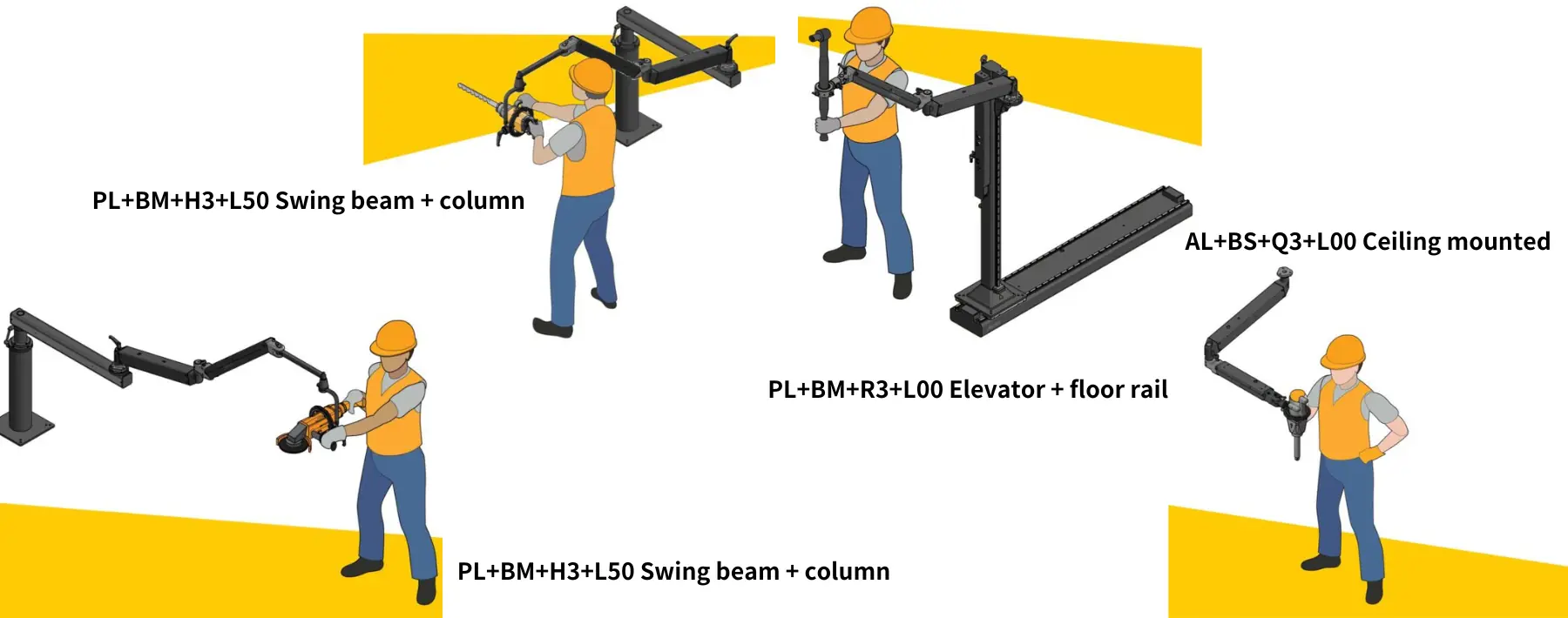

- 可固定在天花板或桌面上，或選擇「旋轉和傾斜」鎖定系統（氣動或手動）。
- 最高重量和扭力承載能力。
- 所有頭部配件選項皆可用。
- 提供完全或部分鎖定的煞車選項。
- 可透過延長臂或擺動臂增加作業範圍。
| 產品技術參數 | |
|---|---|
| 搭載能力 | 機具重量範圍 0 - 21 或 35 Kg / 0 - 46 lbs 或 77 lbs |
| 工作範圍 | 水平伸展距離從 1075 - 1733 mm / 從 41.7" - 67.6" + 頭部部件選擇 |
| 垂直伸展距離 | 從 669 - 1519 mm / 從 26.3" - 64.5" |
| 適用底座 | 適用於底部、頂部（天花板）或可升降底座安裝 |
| 鎖定煞車選項 | 無煞車 / 手動 / 氣動 / 手動底座鎖緊 / 氣動煞車與工具觸發連動 |
| 手臂重量 | 14 - 21 Kg / 31 - 46 lbs |
| 搬運阻力 | 0.5 Kg / 1.1 lbs |
| 材質 | 鑄鋁和硬鋁製造 |
| 地板安裝/天花板安裝 | 伸展距離 (mm) | 最大負載 (Kg) | 伸展距離 (in) | 最大負載 (LBS) | ||
|---|---|---|---|---|---|---|
| 垂直 | 水平 | 垂直 | 水平 | |||
| A/PSBS 短半徑 + 短傾斜 | 669 | 1075 | 35 | 26.3 | 41.7 | 77 |
| A/PSBM 短半徑 + 長傾斜 | 1070 | 1375 | 19 | 44.5 | 53.5 | 40 |
| A/PIBS 長半徑 + 短傾斜 | 669 | 1432 | 35 | 26.3 | 55.9 | 77 |
| A/PIBM 長半徑 + 長傾斜 | 1070 | 1733 | 19 | 44.5 | 67.6 | 40 |
| 升降底座 | 伸展距離 (mm) | 最大負載 (Kg) | 伸展距離 (in) | 最大負載 (LBS) | ||
|---|---|---|---|---|---|---|
| 垂直 | 水平 | 垂直 | 水平 | |||
| PEBS 升降半徑 + 短傾斜 | 1080 | 1125 | 35 | 26.3 | 43.7 | 77 |
| PEBM 升降半徑 + 長傾斜 | 1519 | 1425 | 19 | 44.5 | 55.8 | 40 |
煞車選項
| 煞車選項 |
|---|
| L00 無煞車 |
| L11 手動 |
| L22 氣動 |
| L50 手動鎖定底座 |
| L92 工具觸發啟動 |

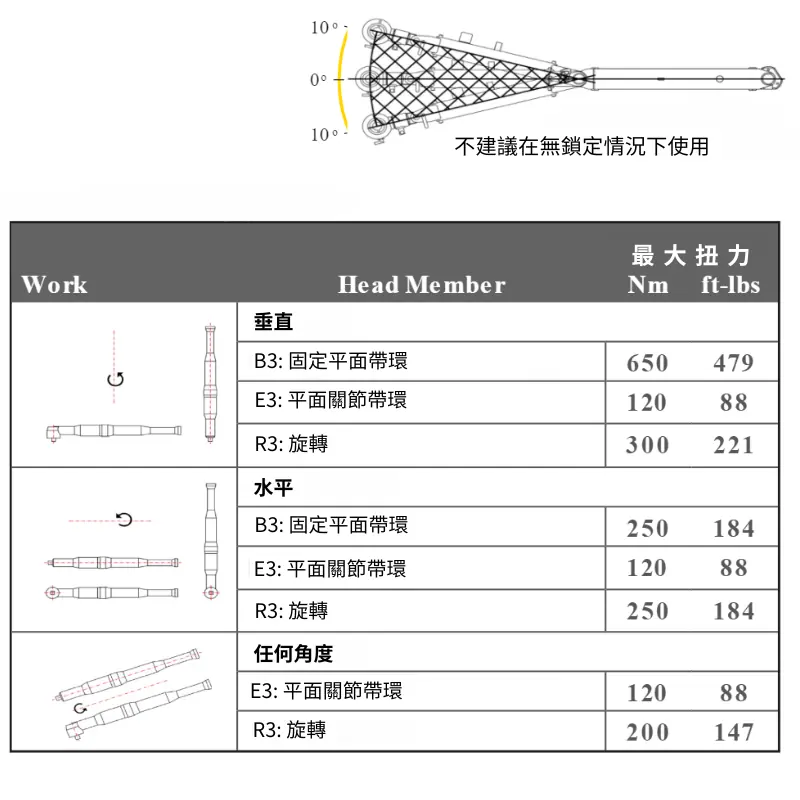

扭力建議
頭部夾具
| 相容的頭部連接件 | |
|---|---|
| 全部適用 |

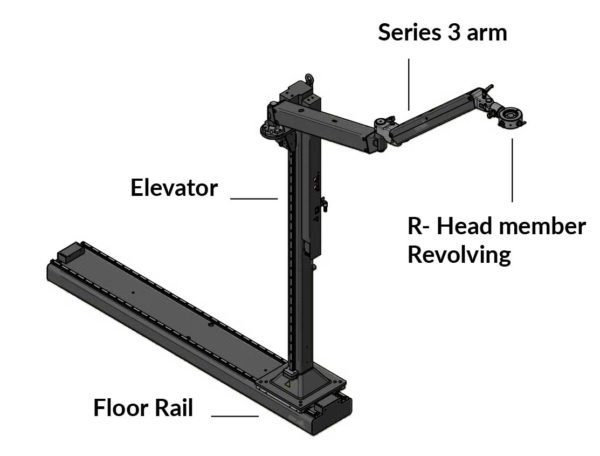

3arm 無重力手臂 Series 3 地板軌道結合升降機，為您的應用提供更大的工作區域。
